ASTM B517 Nickel Alloy 600/601 DN400 Pipe soudé avec patte et GTAW
Grade | ALLOY 600 / N06600, ALLOY 601 / N06601, ALLOY 625 / N06625, ALLOY 718 / N07718, ALLOY C276 / N10276, ALLOY 800 / N08800, ALLOY 825 / N08825, ALLOY 400 / N04400, etc. |
Standard | ASTM B517, ASTM B775, ASTM B516, ASTM B751, ASTM B619, ASTM B725, ASTM B730, etc. |
Taille: | OD: 17.1 - 914,4 mmwt: 0,75 - 20 mmlngle: ≤12000 mm |
Surface | Recuit mariné / brillant recuit |
Technologie | PAW / GTAW |
NDT | Test radiographique; Test pénétrant; Test hydrostatique; Test de courant Eddy; Test à ultrasons |
Inspection | 100% RT |

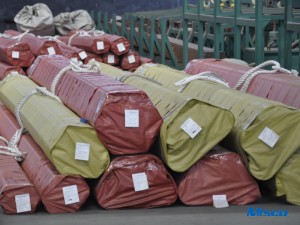

Emballage | Case de contreplaqué / chargement de nidification |
Assurance qualité | ISO & PED |
Non | Alliage | Portée (mm) | |||
Tuyau et tube sans couture | Tuyau soudé et tube | Ajustement / bride | Feuille, assiette, bande | ||
UNS N06600 | Alliage 600 | OD: 4,5 - 508 mm WT: 0,75 - 20 mm L: 0 - 12000 mm | OD: 17.1 - 914,4 mm WT: 1 - 36 mm L: <12000 mm | DN15 - DN600 | Plaque: WT <6 mm, WDT <1200 mm, L <3000 mm; Wt> 6 mm, wdt <2800 mm, l <8000 mm Bobine: WT: 0,15 - 3 mm wdt: <1000 mm |
Application: L'alliage 601 a une bonne résistance à la chaleur et à la corrosion, en particulier en suspens à l'oxydation à des températures élevées jusqu'à 1200 ℃. Il a également une forte résistance, une bonne fabrication et une bonne résistance à la corrosion aqueuse.
Avantages: Équipement de processus chimique, images fixes à l'huile brute, aux réservoirs d'eau douce et d'eau douce, d'équipement d'ingénierie maritime, de vannes, de pompes et de fixations.
Spécifications des tuyaux soudés:
| DN | NPS (pouce) | D (mm) | Sch5 | Sch10 | Sch10 | Sch20 | Sch30 | MST | Sch40 | Sch60 | Sch80 | XS |
| 300 | 12 | 323.9 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.53 | 10.31 | 14.27 | 17.48 | 12.7 |
| 350 | 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 19.05 | 12.7 |
| 400 | 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 12.7 | 16.66 | 21.44 | 12.7 |
| 450 | 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 23.83 | 12.7 |
| 500 | 20 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | 9.53 | 15.09 | 20,62 | 26.19 | 12.7 |
| 550 | 22 | 559 | 4.78 | 5.54 | 6.35 | 9.53 | 12.7 | 9.53 | - | 22.23 | 28.58 | 12.7 |
| 600 | 24 | 610 | 5.54 | 6.35 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 30,96 | 12.7 |
| 650 | 26 | 660 | - | - | 7.92 | 12.7 | - | 9.53 | - | - | - | 12.7 |
| 700 | 28 | 711 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | - | - | - | 12.7 |
| 750 | 30 | 762 | 6.35 | 7.92 | 7.92 | 12.7 | 15.88 | 9.53 | - | - | - | 12.7 |
| 800 | 32 | 813 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | 17.48 | - | - | 12.7 |
| 850 | 34 | 864 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | 17.48 | - | - | 12.7 |
| 900 | 36 | 914 | - | - | 7.92 | 12.7 | 15.88 | 9.53 | 19.05 | - | - | 12.7 |
| 950 | 38 | 965 | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
| 1000 | 40 | 1016 | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
| 1050 | 42 | 1067 | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
| 1100 | 44 | 1118 | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
| 1150 | 46 | 1168 | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
| 1200 | 48 | 1219 | - | - | - | - | - | 9.53 | - | - | - | 12.7 |
